삼성전자와 KAIST, 시스템 아키텍트 양성 대학원 설립

이번에 쓴 포스팅은 한국 반도체 산업에 미치는 영향, 그리고 KAIST 시스템 아키텍트 대학원의 의의를 분석한 것입니다.

1. 핵심 요약
1. 삼성전자와 KAIST가 시스템 아키텍트 양성 대학원을 설립
• 이름: KAIST 시스템 아키텍트 대학원
• 2025년 3월부터 첫 입학생을 받으며, 삼성전자 DS(반도체)부문 직원 10여 명이 장학금을 받고 진학할 예정
• 대학원장: KAIST 김정호 교수(HBM의 아버지로 불림)

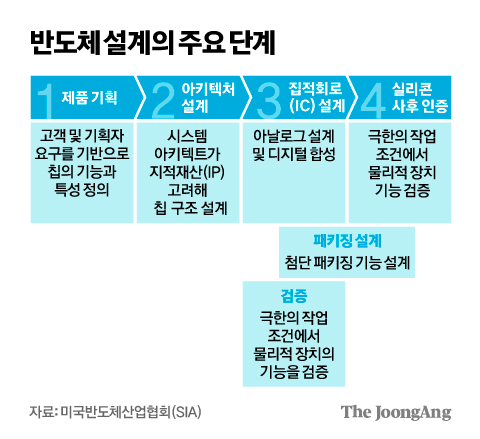

2. ‘시스템 아키텍트’의 개념과 중요성
• 건축으로 치면 ‘집 짓기(제조)’가 아니라 ‘집 설계(아키텍처)’ 단계의 역할을 수행
• 소프트웨어와 하드웨어를 두루 이해하고, 기존에 없던 반도체 개념을 구상할 수 있는 높은 수준의 엔지니어
• 애플 실리콘, 테슬라 자율주행 칩 등을 설계한 짐 켈러처럼, 한 명의 탁월한 아키텍트가 기업 전체 반도체 경쟁력을 단숨에 끌어올릴 수 있음
3. 한국 반도체의 현재 한계와 위기
• 그동안 한국 메모리 반도체는 인텔·엔비디아 등 ‘갑(甲)’이 제시한 설계 요구에 맞춰 제조·양산해온 ‘을(乙)’ 역할
• 그러나 AI 시대가 도래하며 빅테크 기업들이 ‘맞춤형 HBM’ 등 특수한 사양을 요구, 메모리와 시스템이 융합되는 추세
• TSMC가 ‘HBM 컨트롤러’에 적극 투자하는 등 메모리 반도체의 부가가치를 가져가려는 움직임이 가속
• 삼성전자 역시 “설계 능력이 없으면 고부가가치 시장에서 밀릴 수 있다”는 위기의식에서 시스템 아키텍트 양성에 나섬
4. 대학원 운영 방향과 산학 협력
• KAIST 전기·전자공학부의 컴퓨터 구조 전문가들(김정호, 정명수, 김동준 교수 등)이 핵심 교수진
• 석·박사 과정으로 운영, 기업과 협력하여 실무와 이론을 긴밀히 연계할 계획
• 단순히 기업이 자금·장학금을 대고 학교가 이론을 제공하는 수준을 넘어, 기업 현안과 학계 연구가 ‘실제 문제 해결’ 중심으로 밀착될 필요
5. 학계·업계의 과제
• 시스템 아키텍트는 설계부터 테스트, SW 개발까지 다양한 영역을 경험해야 하므로 기업 차원의 교육 철학과 로드맵이 필수
• 지금까지 국내에서는 현업에 필요한 높은 수준의 설계 인력을 체계적으로 양성하는 통로가 부족했음
• KAIST 시스템 아키텍트 대학원이 산학 간 괴리를 좁히고 한국 반도체 산업의 R&D 방향을 혁신하는 계기가 될 것으로 기대

2. 상세 분석

A. 한국 반도체 산업의 위기 배경
1. 메모리 반도체 중심의 ‘을(乙)’ 구조

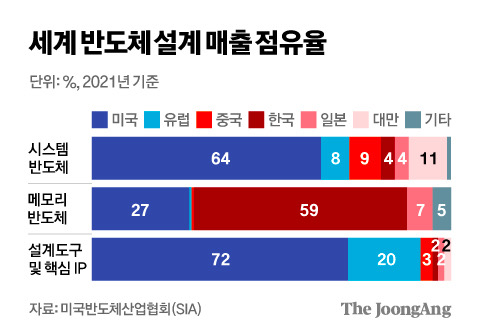

• 한국은 글로벌 메모리 시장 점유율 1~2위를 다툴 정도로 강세를 보여왔지만, ‘미리 설계된 표준 사양’을 고품질·대량 생산하는 역량에 집중해 왔습니다.
• 반면, AI 시대에는 반도체 설계 경쟁력이 핵심이 될 것이라는 전망이 커지고 있습니다. GPU, NPU, TPU 등 새로운 시스템 반도체가 늘어나면서, 메모리 자체도 특정 AI 알고리즘에 최적화된 사양이 요구되는 상황이 됐습니다.
2. HBM 고도화와 컨트롤러 통합
• HBM(High Bandwidth Memory)은 대규모 병렬 연산을 수행하는 AI 가속기에 필수적인 초고속·고대역폭 메모리입니다.
• 6세대 HBM(일명 HBM4)부터는 ‘메모리 컨트롤러’가 HBM 내부에 통합되면서, 메모리와 시스템 반도체의 경계가 사실상 사라져 갑니다.
• 이때 설계 기술을 보유한 기업이 부가가치를 더 가져갈 수 있으므로, TSMC가 “모든 메모리 공급사가 우리 컨트롤러 기술을 쓴다”고 자신감을 표출할 정도입니다.
3. ‘단순 생산’만으로는 고부가가치 확보에 한계
• 기술이 표준화·범용화되면, 제조사 간 경쟁이 치열해지고 가격은 하락할 수밖에 없습니다.
• 메모리에 AI 최적화를 위한 IP(지식재산권)가 포함되면, 설계 노하우를 가진 기업이 시장 지배력을 강화하게 됩니다.

B. KAIST 시스템 아키텍트 대학원의 역할과 기대효과
1. 산학 연계를 통한 실무형 인재 양성
• 과거 국내 반도체 전공 대학원 연구는 물리·화학적 측면(소자, 공정 기술 등)이나 기본 디지털 회로 설계 위주가 많았습니다.
• 이제는 SW·HW 통합 최적화, 시스템 레벨 구조 설계, AI 알고리즘 이해 등이 함께 이뤄져야 합니다.
• 삼성전자와 같은 대기업이 적극 투자·협력함으로써, 업계의 실질적 필요를 공유하고 학계도 즉각적으로 반영할 수 있는 토대가 마련됩니다.
2. 시스템 반도체 경쟁력 강화
• 한국은 메모리 분야에선 세계 최고 수준이지만, 시스템 반도체(특히 CPU, GPU, AI 가속기 등) 분야는 상대적으로 취약한 구조입니다.
• 시스템 아키텍트 대학원에서는 고급 설계 인력을 체계적으로 육성해, 메모리-시스템의 융합 지점을 공략하고 AI 시대에 맞춘 반도체 설계를 주도할 수 있는 역량을 갖추게 합니다.
3. 長期적 투자와 생태계 형성
• 이번 대학원 설립은 기업(삼성전자)과 학계(KAIST)가 함께 만든 장기적 프로젝트라는 점에서 의미가 큽니다.
• 단순 1~2년 과정이 아니라 석·박사 과정을 통해 연구·기술이 축적되고, 이후 졸업생들이 국내외 반도체 산업 전반에 진출하면서 산업 생태계를 업그레이드할 것으로 기대됩니다.

C. 향후 과제와 리스크
1. 기업-학계 간 연구 보안 및 지식 공유 문제
• 첨단 기술일수록 기업이 보유한 핵심 IP(특허, 노하우)가 경쟁력의 근간이므로, 어느 정도까지 학교와 공유하고 공동 연구로 돌릴지에 대한 협의가 중요합니다.
• 이런 문제를 잘 조율해내는 것이 산업-학계 협력의 핵심 과제가 될 것입니다.
2. 단기 실적 vs. 중장기 연구의 균형
• 기업 입장에서는 실무 현안 해결이 시급하지만, 대학원 교육과정은 기본 이론과 중장기적 연구에 시간을 투자해야 의미가 있습니다.
• 산학협력 프로젝트가 ‘기업 의뢰에 따른 용역 연구’로만 흐르지 않도록, 장기적 안목을 갖추고 지속해서 교육·연구 생태계를 조성해야 합니다.
3. 국내 타 대학·스타트업 생태계와의 연계
• KAIST 시스템 아키텍트 대학원이 성공하면, 다른 대학이나 연구소도 유사한 대학원·연구센터를 설립해 ‘시스템 아키텍트’ 수급에 나설 수 있습니다.
• 고급 인력이 대기업뿐 아니라 스타트업·벤처로도 흘러가야, 한국 반도체 생태계 전체가 확장될 수 있습니다.
4. 국제 경쟁 환경
• 미국 빅테크·팹리스 기업, 대만 TSMC, 중국도 인재 확보와 시스템 설계 역량 강화에 막대한 자원을 투자하는 상황입니다.
• 한국이 대학원 설립을 계기로 시스템 아키텍처 주도권을 어느 정도까지 확보할 수 있을지가 관건입니다.

3. 결론
• 핵심 포인트: 메모리 강국인 한국이 AI 시대에 지속적인 경쟁력을 갖추려면, 설계와 시스템 아키텍처 역량이 필수적이라는 위기감에서 KAIST와 삼성전자가 손을 잡았습니다.
• 의미:
1. 대기업 주도의 장기 투자·산학협력 모델
2. 시스템 반도체와 AI 반도체 설계를 동시에 아우르는 교육 체계 마련
3. 한국 반도체 산업 구조를 ‘단순 제조’에서 ‘고부가가치 설계’로 확장할 수 있는 시도
• 앞으로의 전망:
• 이 대학원 출범으로 인해 한국 내에서도 짐 켈러급의 ‘스타 시스템 아키텍트’가 배출될지가 관전 포인트입니다.
• 다만 기업·학계 간 긴밀한 협력 유지, 연구 주제 선정의 유연성, 스타트업 생태계와의 연계, 보안 문제 등이 과제로 남습니다.

결론적으로, KAIST 시스템 아키텍트 대학원의 설립은 한국 반도체 산업이 ‘집 짓기(제조)’에서 ‘집 설계(시스템 아키텍처)’로 무게중심을 옮기는 중요한 전환점이 될 것으로 보입니다. 이는 곧 AI 시대에 한층 복잡해진 반도체 시장에서 한국이 고부가가치 영역에 진입하기 위한 필수적 전략이자, 향후 국내외 반도체 기술 경쟁 구도에도 큰 변화를 가져올 가능성이 있습니다.
