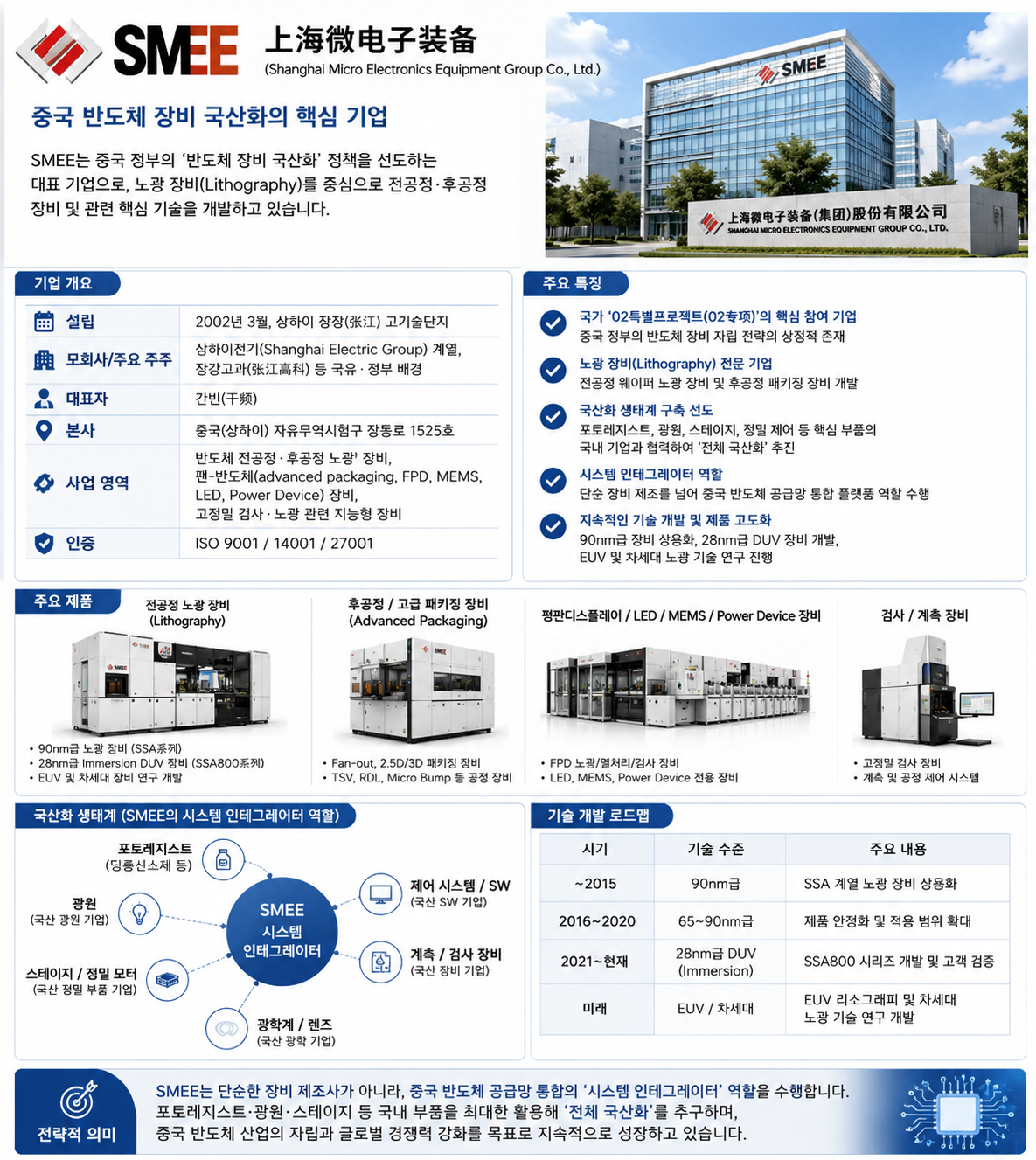

SMEE(上海微电子装备, Shanghai Micro Electronics Equipment Group Co., Ltd.) 소개


SMEE는 중국의 국산 리소그래피(노광) 장비 1위 기업으로, 중국 반도체 자립 전략의 핵심 축입니다. 흔히 “중국의 ASML”로 불리며, 포토레지스트(이전 대화 주제)와 함께 반도체 미세 패턴 형성의 양대 필수 요소인 노광 장비(스캐너/스테퍼)를 개발·생산합니다. 2026년 현재 중국 정부의 전폭적 지원 아래 DUV(Deep Ultraviolet) 영역에서 실질적 양산 성과를 내고 있지만, EUV(Extreme Ultraviolet)만큼의 초미세 공정에서는 여전히 큰 격차가 있습니다.

1. 기본 정보와 설립 배경

• 설립: 2002년 3월, 상하이 장장(张江) 고기술단지.
• 모회사/주요 주주: 상하이전기(Shanghai Electric Group) 계열, 장강고과(张江高科) 등 국유·정부 배경 강함.
• 대표자: 간빈(干频).
• 본사: 중국(상하이) 자유무역시험구 장동로 1525호.
• 사업 영역: 반도체 전공정·후공정 노광 장비, 팬-반도체(advanced packaging, FPD, MEMS, LED, Power Device) 장비, 고정밀 검사·노광 관련 지능형 장비.
• 특징: 국가 ‘02특별프로젝트(02专项)’의 핵심 참여 기업으로, 중국 정부의 ‘반도체 장비 국산화’ 정책의 상징적 존재. ISO 9001·14001·27001 인증 보유.10
SMEE는 단순한 장비 제조사가 아니라, 중국 반도체 공급망 통합의 ‘시스템 인테그레이터’ 역할을 합니다. 포토레지스트(딩룽신소재 등)·광원·스테이지 등 국내 부품을 최대한 활용해 ‘전체 국산화’를 추구하고 있습니다.

2. 주요 제품 라인업과 기술 수준 (2026년 기준)

SMEE의 제품은 크게 전공정(Front-end) 리소그래피와 후공정(Advanced Packaging)으로 나뉩니다.

• 기술 핵심: ArF(193nm) 이머전(immersion) 방식. 멀티패터닝(SAQP 등)을 통해 28nm 이하 공정을 구현하지만, ASML의 최신 DUV 대비 스루풋(생산성)과 오버레이 정확도에서 아직 열위.
• 최신 성과:
◦ 2025년 12월: 중국 과학기술부로부터 약 1억 1천만 위안 규모 스텝-앤-스캔 리소그래피 시스템 수주.
◦ 2026년 3월 SEMICON China: 100% 국산화 리소그래피 기술 전시, “연간 판매 두 자릿수 성장” 발표.
◦ SMIC, CXMT, YMTC 등 중국 주요 fab에 28nm 기기 납품·디버깅 중.

3. 포토레지스트 국산화와의 연계

포토레지스트(딩룽신소재의 KrF/ArF 양산)와 SMEE의 노광 장비는 한 몸입니다.
• SMEE의 SSA800은 ArF 포토레지스트와 완벽 호환 → 중국산 포토레지스트 검증·양산에 필수.
• 2026년 현재 중국은 DUV 영역(7nm 이하 멀티패터닝)에서 장비+재료 동시 국산화로 공급망 안정화 중.
• 시너지 효과: 일본 수출 제한에도 SMIC 등 fab의 생산 차질 최소화. 비용 절감( SMEE 기기는 ASML 대비 1/7 수준이라는 평가도 있음)

4. 지정학적·산업적 함의와 한계 (다각도 분석)

긍정적 측면:
• 자립 가속: 미국·네덜란드 수출 통제(2022년 Entity List 지정)에도 불구하고 28nm 양산 성공 → 성숙 공정(자동차·산업용) 70% 이상 국내 공급 가능.
• 생태계 확대: 2025년 AMIES Technology 스핀오프(특허·자회사 이전, 약 3,200만 달러 규모)로 제재 우회 전략 성공.
• 경제 효과: 정부 보조금 + 국가 프로젝트로 2027년까지 반도체 장비 국산화율 70% 목표 달성에 SMEE가 핵심.

한계와 도전
• EUV 미달: 아직 EUV 기기 실증 단계조차 공식 확인되지 않음. 3nm 이하 GAA·EUV 공정은 여전히 ASML 의존(또는 화웨이 우회 등 별도 프로젝트).
• 양산 안정성: 28nm 멀티패터닝은 공정 복잡도·비용이 높아, critical layer(가장 미세 부분)에서는 여전히 해외 장비 선호 가능성.
• 기술 격차: ASML은 2010년대 중반부터 28nm를 상용화. SMEE는 2025~2026년에야 실질 양산 → “10년 이상 뒤처짐”이라는 평가가 지배적.36
• 부품 의존: 고순도 광원·렌즈 일부는 여전히 해외(일본·독일) 의존 잔재.

엣지 케이스 고려: 만약 미·중 갈등이 더 심화되면 SMEE는 ‘국내 전용’으로 한정될 수 있지만, 반대로 중국 내수 시장(세계 최대 fab 용량)만으로도 충분한 규모의 경제를 실현할 가능성도 있습니다.

5. 한국 산업에 주는 시사점

• 단기: 중국 fab의 SMEE 장비 도입 확대 → 한국 포토레지스트(동진쎄미켐·솔브레인)나 보조 소재 수요 증가 가능.
• 중장기: 중국의 장비·재료 동시 국산화 성공은 한국 소부장 기업의 기술 우위를 재확인하게 하며, EUV·고사양 포토레지스트에서의 차별화가 더욱 중요해짐.
• 공급망 다변화 필요: 일본·네덜란드·미국 의존 탈피와 함께 중국산 대안 검토(리스크 관리).
결론: SMEE는 2026년 현재 중국 반도체 자립의 ‘가장 눈에 띄는 성공 사례’입니다. 포토레지스트 국산화와 결합해 DUV 영역에서는 실질적 성과를 내고 있지만, EUV·초고사양 영역에서는 아직 ‘산 넘어 산’입니다. 이는 미·중 기술 패권 전쟁의 상징적 장면이자, 글로벌 반도체 공급망 재편의 중요한 변수입니다.
